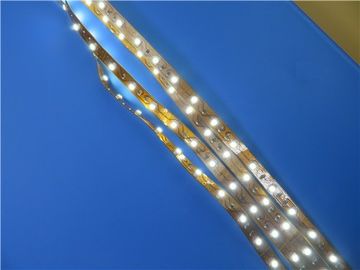

Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V

Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V

  • Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V
  • Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V
  • Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V
  • Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V
  • Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V
Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Enterprise Limited
Certificación: UL
Número de modelo: BIC-0353-V3.53
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD2 .99-9.99 per piece
Detalles de empaquetado: vacío
Tiempo de entrega: 8-9 DÍA LABORABLE
Condiciones de pago: T / T, Paypal
Capacidad de la fuente: pieza 50000 al mes
Contacto
Descripción detallada del producto
Material del tablero: PI, ANIMAL DOMÉSTICO Grueso del tablero: 0.03mm-3.0m m
Grueso superficial/interno del Cu de la capa: 0.5oz, 1oz, 2oz Acabado de la superficie: Oro de la inmersión, astilla de la inmersión, lata de la inmersión
Color de Coverlay: Amarillo, blanco, negro, verde Color de la serigrafía: Amarillo, blanco, negro, verde
Función: Prueba eléctrica del paso del 100% Número de capas: De una sola capa, capa de Doulbe, de múltiples capas, Rígido-flexión

Iluminación del LED en la tira flexible del circuito para la iluminación 5V







Descripción
Una avería de un circuito flexible muestra que consiste en 3 elementos básicos: hoja de cobre, material dieléctrico y pegamento. La mayor parte de los procesos de fabricación, es decir transferencia de la proyección de imagen, galjanoplastia y aguafuerte, son muy similares a ésos usados al producir platear-por tableros. Sin embargo, hay diferencias debido al material fino y flojo usado en circuitos flexibles.



Capacidad flexible 2019 del circuito impreso de Bicheng
No. Especificaciones Capacidades
1 Tipo del tablero De una sola capa, capa de Doulbe, de múltiples capas, Rígido-flexión
2 Materia prima PI, ANIMAL DOMÉSTICO
3 Peso de cobre 0.5oz, 1oz, 2oz
4 Tamaño del máximo del LED 250 x 5000m m
5 Tamaño máximo general 250 x 2000m m
6 Grueso del tablero 0.03mm-3.0m m
7 Tolerancia del grueso ±0.03mm
8 Agujero de taladro de Mininum 0.05m m
9 Agujero de taladro máximo 6.5m m
10 Tolerancia del agujero de taladro ±0.025mm
11 Grueso de la pared del agujero ≧ 8 um
12 Pista/Gap mínimos del tablero de una sola capa 0.025/0.03m m
13 Pista/Gap mínimos de la capa doble y del tablero de múltiples capas 0.03/0.040m m
14 Tolerancia de la aguafuerte ±0.02mm
15 Anchura mínima de la leyenda de seda ≧ 0.125m m
16 Heigh mínimo de la leyenda de seda ≧0.75mm
17 Distancia de la leyenda al cojín ≧0.15mm
18 Distancia de la máscara de la soldadura de la abertura del taladro Coverlay a la pista ≧0.03mm
19 Distancia de la máscara de la soldadura de la abertura de perforar Coverlay a la pista ≧0.03mm
20 Grueso del níquel de la inmersión 100-300u”
21 Grueso del oro de la inmersión 1-3u”
22 Thicnkess de la lata de la inmersión 150-400u”
23 Cojín eléctrico mínimo de la prueba 0.2m m
24 Tolerancia mínima del esquema (sacador normal del molde de acero) ±0.1mm
25 Tolerancia mínima del esquema (sacador del molde de acero de la precisión) ±0.05mm
26 Radio de Mininum del ángulo biselado (esquema) 0.2m m
27 Material de Stiffner Pi, FR-4, pegamento de 3M, ANIMAL DOMÉSTICO, hoja de acero
28 RoHs
29 Color de la máscara de la soldadura Amarillo, blanco, negro, verde



Propósito de circuitos flexibles
1) para proporcionar interconexiones entre las placas de circuito impresas y otros componentes.
2) para servir como substratos tridimensionales para el montaje de los componentes de SMT, e.g., adentro
cámaras de vídeo fotográficas y.
3) para establecer las interconexiones capaces de soportar doblar dinámico.
4) para formar a la parte de placas de circuito de la rígido-flexión.



Ventajas
1) flexibilidad
2) disminuciones de volumen
3) el peso reduce
4) consistencia del montaje de SMD
5) aumentos de la confiabilidad
6) controlabilidad del diseño eléctrico de parámetros
7) lata soldada en conjunto en el extremo de FPC
8) opcional material (pi, ANIMAL DOMÉSTICO)
9) bajo costo
10) continuidad del proceso



Usos

interruptor de la Fino-película, pantalla táctil capacitiva/el panel, telclado numérico FPC, laser FPC principales,
Tira de la luz suave de los fines generales LED, pantalla táctil incorporada de la antena FPC del teléfono móvil,
Receptor de teléfono/auricular FPC, correa del contacto de la impresora de chorro de tinta, tira de la lámpara del juguete,
Módulo del LCD, tablero de instrumentos, cable plano flexible, contraluz etc. de la exhibición.





Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V 0



Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V 1



Iluminación del PWB LED de la flexión en la tira flexible del circuito para la iluminación 5V 2
