Breve introducción
Apenas pues su nombre implica, el de alta frecuencia es que la frecuencia es relativamente alta, refiere generalmente a la frecuencia de >=300 megaciclo (es decir gigahertz de la longitud de onda <>=1 se llama microonda.
Frecuencias típicas para los usos inalámbricos:
* móvil actual: 0.9GHz - 2GHz
* sistemas 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz y 40GHz
* automotriz: 77GHz
Mercado: RFID, comunicaciones inalámbricas, estación base y antena, amplificador, productos militares, productos electrónicos de consumo.
El PWB impreso de alta frecuencia de la placa de circuito o de la microonda refiere a la placa de circuito impresa hecha en la placa revestida (de la microonda) del cobre de alta frecuencia del substrato. Los tipos comunes son: Tablero de doble cara, tablero de múltiples capas y estructura mezclada.
La estructura mezclada incluye el substrato especial del alto rendimiento, hoja de los PP + tablero ordinario del funcionamiento y hoja de los PP mezclada presionando al tablero; substrato de alta frecuencia + substrato ordinario FR4; substrato de alta frecuencia + etc. con base metálica.

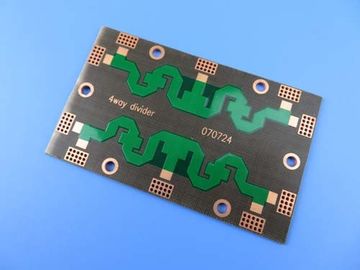

Caso del PWB: Los tableros de alta frecuencia del PWB emplearon RO4350B 10 milipulgada con oro de la inmersión
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB echado a un lado doble el de alta frecuencia empleado RO4350B substrato de 10 milipulgadas para el uso de la antena. Es un tablero del PWB del RF de 2 capas en 0,3 milímetros de grueso. Es final del oro de la inmersión sin máscara de la soldadura. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Embalan a cada 50 tableros para el envío.
Características y ventajas
El absorbability del agua baja influencia constante dieléctrica y pérdida dieléctrica menos en la humedad.
Ninguna corrosión en ácidos, álcali y aqua regia.
Tg > ℃ 280
ENIG tiene buena resistencia de oxidación y buena disipación de calor.
Ayúdele a centrarse en sus capacidades de base en la investigación y desarrollo, ventas y el márketing.
La UL, ISO certificó la fábrica de la fabricación del PWB.
Personas experimentadas de las ventas y servicios de atención al cliente expertos.
Se acepta el orden de la pequeña cantidad
Precio competitivo
Uso
Divisor, Photocoupler, radiofrecuencia, antena 4G
Hoja del parámetro y de datos
| TAMAÑO DEL PWB | 10 x 12mm=1up |
| TIPO DEL TABLERO | El doble echó a un lado PWB |
| Número de capas | 2 capas |
| Componentes superficiales del soporte | SÍ |
| A través de componentes del agujero | NO |
| PILA DE LA CAPA | cobre ------- capa SUPERIOR de 35um (1 onza) +plate |
| RO4350B 0.254m m |
| cobre ------- 35um (1oz) + capa de la placa BOT |
| TECNOLOGÍA | |
| Rastro y espacio mínimos: | N/A |
| Agujeros mínimos/máximos: | 0.3m m/0.3m m |
| Número de diversos agujeros: | 1 |
| Número de agujeros de taladro: | 1 |
| Número de ranuras molidas: | 0 |
| Número de recortes internos: | 0 |
| Control de la impedancia: | no |
| Número de finger del oro: | 0 |
| MATERIAL DEL TABLERO | |
| Epóxido del vidrio: | RO4350B Tg280℃, er<3> |
| Externo final de la hoja: | 1,5 onzas |
| Hoja final interna: | N/A |
| Altura final del PWB: | 0,3 milímetros ±0.1 |
| GALJANOPLASTIA Y CAPA | |
| Final superficial | Oro de la inmersión, el 87% |
| La máscara de la soldadura se aplica a: | N/A |
| Color de la máscara de la soldadura: | N/A |
| Tipo de la máscara de la soldadura: | N/A |
| CONTOUR/CUTTING | Encaminamiento |
| MARCADO | |
| Lado de la leyenda componente | N/A |
| Color de la leyenda componente | N/A |
| Nombre o logotipo del fabricante: | N/A |
| VÍA | NO |
| GRADO DE FLAMIBILITY | Aprobación Min. de la UL 94-V0. |
| TOLERANCIA DE LA DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" |
| Galjanoplastia del tablero: | 0,0029" |
| Tolerancia del taladro: | 0,002" |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
¿Por qué elíjanos?
1) Céntrese en sus capacidades de base: Hemos sabido profundamente que es llena de competencia feroz para nuestros clientes en el mercado. Usted puede centrarse en las capacidades importantes tales como la investigación y desarrollo, las ventas y el márketing basados en nuestro funcionamiento profesional y servicios expertos ese exceder su expectativa.
2) Tecnología punta: es racional para que un pequeño y mediano cliente añore la última experiencia del equipo y de la fabricación para su PCBs. Por las sociedades
con el PWB de Bicheng, usted accede para alcanzar su expectativa con nuestras 3 bases de la fábrica con sobre 26.000 metros cuadrados.
4) Ahorre el coste de producción: El coste de producción es uno de los puntos claves de la competitividad del producto de nuestros clientes. El PWB de Bicheng se ha estado esforzando reducir su coste de fabricación del equipo introduce, entrenamiento del trabajador y mejora de la tecnología para aumentar su rentabilidad. Satisfacen a los clientes con nuestro ahorro en costes pero sin pérdida de la calidad.
5) Evite el molestia: Es una cuestión del trastorno cuando problema de la calidad que molesta usted. El diseño de ingeniería de Bicheng evita que el problema ocurra en la preproducción. Usted no conseguirá dolor de cabeza con los prototipos de Bicheng, las pequeñas órdenes y la producción de volumen. Nuestro índice de denuncia del cliente es menos del 1% y será satisfactorio solucionado.
6) Ahorre el tiempo: El mercado requiere los productos que se ponen al día rápidamente. El PWB de Bicheng trabaja siempre rápido y flexible para ahorrar la época de la producción de prototipo a la producción estándar,
cambio rápido o entregas programadas.
7) Un equipo excelente: Bicheng es socio digno de confianza con la pasión, la disciplina, la responsabilidad y la honradez. Tenemos un equipo de personas experimentadas de las ventas y de servicios de atención al cliente expertos. No cambie a su proveedor. Si el cambio es necesidad, Bicheng es el derecho para usted.
