Breve introducción
Apenas pues su nombre implica, el de alta frecuencia es que la frecuencia es relativamente alta, refiere generalmente a la frecuencia de >=300 megaciclo (es decir gigahertz de la longitud de onda <>=1 se llama microonda.
Frecuencias típicas para los usos inalámbricos:
* móvil actual: 0.9GHz - 2GHz
* sistemas 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz y 40GHz
* automotriz: 77GHz
Mercado: RFID, comunicaciones inalámbricas, estación base y antena, amplificador, productos militares, productos electrónicos de consumo.
El PWB impreso de alta frecuencia de la placa de circuito o de la microonda refiere a la placa de circuito impresa hecha en la placa revestida (de la microonda) del cobre de alta frecuencia del substrato. Los tipos comunes son: Tablero de doble cara, tablero de múltiples capas y estructura mezclada.
La estructura mezclada incluye el substrato especial del alto rendimiento, hoja de los PP + tablero ordinario del funcionamiento y hoja de los PP mezclada presionando al tablero; substrato de alta frecuencia + substrato ordinario FR4; substrato de alta frecuencia + etc. con base metálica.

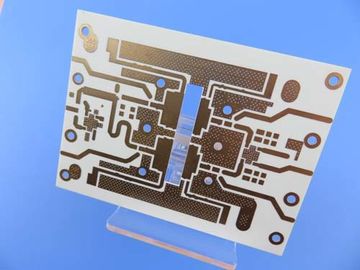

Caso del PWB: Los tableros de alta velocidad del PWB emplearon RO4350B 10 milipulgada con oro de la inmersión
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB echado a un lado doble el de alta frecuencia empleado RO4350B substrato de 10 milipulgadas para el uso de la antena. Es un tablero del PWB del RF de 2 capas en 0,3 milímetros de grueso. Es final del oro de la inmersión sin máscara de la soldadura. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Embalan a cada 50 tableros para el envío.
Características y ventajas
El absorbability del agua baja influencia constante dieléctrica y pérdida dieléctrica menos en la humedad.
Tg > ℃ 280
Buena resistencia de la temperatura da alta temperatura y baja. (- 192℃-260℃)
El oro tiene alto solderability, ningún subrayar de placas de circuito y menos contaminación de la superficie del PWB.
Prueba de alto voltaje, prueba de control de la impedancia, micro-sección, prueba de la soldadura-capacidad,
La fabricación del PWB está estrictamente según especificaciones requeridas.
Índice elegible de los productos de primera producción: el >95%
Ningún MOQ, bajo costo para los prototipos y muestras.
Aprobaciones internacionales
Uso
Amplificador de poco ruido, acoplador óptico, interruptores del RF, inducción automática de la puerta
Hoja del parámetro y de datos
TAMAÑO DEL PWB | 10 x 10mm=1up |
TIPO DEL TABLERO | El doble echó a un lado PWB |
Número de capas | 2 capas |
Componentes superficiales del soporte | SÍ |
A través de componentes del agujero | NO |
PILA DE LA CAPA | cobre ------- capa SUPERIOR de 35um (1 onza) +plate |
RO4350B 0.254m m |
cobre ------- 35um (1oz) + capa de la placa BOT |
TECNOLOGÍA | |
Rastro y espacio mínimos: | N/A |
Agujeros mínimos/máximos: | N/A |
Número de diversos agujeros: | N/A |
Número de agujeros de taladro: | 0 |
Número de ranuras molidas: | 0 |
Número de recortes internos: | 0 |
Control de la impedancia: | no |
Número de finger del oro: | 0 |
MATERIAL DEL TABLERO | |
Epóxido del vidrio: | RO4350B Tg280℃, er<3> |
Externo final de la hoja: | 1,5 onzas |
Hoja final interna: | N/A |
Altura final del PWB: | 0,3 milímetros ±0.1 |
GALJANOPLASTIA Y CAPA | |
Final superficial | Oro de la inmersión, el 87% |
La máscara de la soldadura se aplica a: | N/A |
Color de la máscara de la soldadura: | N/A |
Tipo de la máscara de la soldadura: | N/A |
CONTOUR/CUTTING | Encaminamiento |
MARCADO | |
Lado de la leyenda componente | N/A |
Color de la leyenda componente | N/A |
Nombre o logotipo del fabricante: | N/A |
VÍA | NO |
GRADO DE FLAMIBILITY | Aprobación Min. de la UL 94-V0. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" |
Galjanoplastia del tablero: | 0,0029" |
Tolerancia del taladro: | 0,002" |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
Sobre nosotros
El PWB de Bicheng, un proveedor impreso único de la placa de circuito basado en Shenzhen China sirve a clientes mundiales puesto que nace en 2003. En Bicheng, cada lote de PWB pasa con prueba eléctrica, la inspección de AOI, la prueba de alto voltaje, prueba de control de la impedancia, micro-sección, prueba de la soldadura-capacidad, prueba de tensión termal, prueba de confiabilidad, prueba de resistencia de aislamiento y la prueba iónica etc. de la contaminación. Finalmente es como un regalo hermoso que se entregará a sus manos.
Diversa escala de la planta a adaptarse para sus requisitos
edificio de la fábrica de 16000 metros cuadrados
capacidad del mes de 30000 metros cuadrados
8000 tipos de PWB por mes
ISO9001, ISO14001, TS16949, UL certificada
Variedad de tecnología del PWB para cubrir las demandas de mercado
Tablero de HDI
Tablero de cobre pesado
Tablero material híbrido
Persianas vía tablero
Tablero de alta frecuencia
Tablero de base del metal
Tablero del oro de la inmersión
Tablero de múltiples capas
Tablero de la placa madre
Tablero del finger del oro
Las ventas completas mantienen pre-venta, en venta y después de la venta.
Comprobación rápida de CADCAM y cita libre del PWB
Panelization gratuito del PWB
Capacidad del PWB del prototipo
Capacidad de la producción de volumen
Muestras rápidas del cambio
Prueba gratuita del PWB
Embalaje sólido del cartón
