PWB de cobre pesado del aluminio 9oz para el uso de gran intensidad
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Enterprise Limited
Certificación: UL
Número de modelo: BIC-0438-V4.38
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD40~50 Per Piece
Detalles de empaquetado: vacío
Tiempo de entrega: 4-5 días laborables
Condiciones de pago: T / T, Paypal
Capacidad de la fuente: 45000 pedazos por mes
Contacto
Descripción detallada del producto
Tipo del tablero: PCB de una sola cara Material del tablero: PWB del aluminio, MCPCB ITEQ 150℃
Grueso del tablero: 1,20 milímetro +/--0,1 Grueso superficial del Cu: 315 um (9 onzas)
Acabado de la superficie: OSP color de la máscara de la soldadura: N / A
Color de la serigrafía: N / A Función: Prueba eléctrica del paso del 100%

Perfil del producto





1,1 descripción general



Éste es un tipo de cobre pesado escoge el tablero de aluminio echado a un lado del PWB en 1.2m m grueso

para el uso de la disipación de gran intensidad y da alta temperatura. La base

la lamina es de cobre de ITEQ 9oz. Ha fabricado por la clase 2 de IPC 6012 usando

datos suministrados de Gerber. Cada 20 tableros del panel se embalan por separado.




1,2 características y ventajas


A. combinación de la optimización de circuito de poder y de circuito de control,
B. substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
C. difusión del calor eficaz en el diseño del circuito,
D. reduzca la temperatura de funcionamiento del equipo,
E. mejore la densidad de poder y la confiabilidad del dispositivo,
F. prolongue la vida de servicio del producto,
G. prueba de alto voltaje, prueba de control de la impedancia, micro-sección, prueba de la soldadura-capacidad,
H. inspección de WIP e instrucción estrictas de la supervisión así como de funcionamiento,
I. instrucción (MI) de la fabricación de la derecha,
Servicio de atención al cliente de J. Great
La UL del K. conformó
L. Professional e ingenieros experimentados





1,3 uso


Industrial y lámparas de mina, quemador automotriz, sistema de seguridad, amplificador audio




1,4 hoja del parámetro y de datos

Número de capas 1
Tipo del tablero Escoja el PWB echado a un lado
Suba al grueso 1,20 milímetro +/--0,1
Material del tablero PWB del aluminio, MCPCB
Proveedor del material del tablero ITEQ
Valor del Tg del material del tablero 150℃

Grueso del Cu de PTH N/A
Thicknes internos del Cu de Iayer N/A
Grueso superficial del Cu 315 um (9oz)

Tipo y modelo de la máscara de la soldadura no. N/A
Proveedor de la máscara de la soldadura N/A
Color de la máscara de la soldadura N/A
Número de máscaras de la soldadura N/A
Grueso de la máscara de la soldadura N/A

Tipo de tinta de la serigrafía N/A
Proveedor de la serigrafía N/A
Color de la serigrafía N/A
Número de serigrafía N/A

Rastro de Mininum (milipulgada) 16 milipulgada
Gap mínimo (milipulgada) 14,7 milipulgada

Final superficial OSP
RoHS requirió
Alabeo 0,14%

Prueba de choque termal

Paso, 288±5℃, 10 segundos, 3 ciclos.

Ninguna delaminación, el ningún ampollar.

Prueba de Solderablity Paso, 255±5℃, 5 segundos que mojan área menos 95%
Función Prueba eléctrica del paso del 100%
Ejecución Conformidad con la clase 2 de IPC-A-600H y de IPC-6012C





1,5 unidad de la dimensión del esquema: milímetro

NO. Dimensión requerida (toerance) Dimensión real
1 85,00 ±0.15 84,99 85,01 85,00 85,01
2 67,00 ±0.15 67,02 67,01 67,00 66,99





La variedad de PCBs

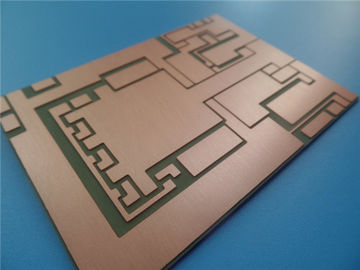

PWB de cobre pesado del aluminio 9oz para el uso de gran intensidad 0

PWB de cobre pesado del aluminio 9oz para el uso de gran intensidad 1
