Número de capas: | PCB de una sola cara | Base de aluminio:: | 1W / Material dieléctrico 75um del MK |
---|---|---|---|
Externo final de la hoja:: | 1oz | Altura final del PWB:: | 1.6m m ±0.16 |
Acabado de la superficie: | Nivelación que suelda del aire caliente (HASL), sin plomo, Sn>=2.54µm | Color de la máscara de la soldadura:: | Negro, KSM-S6189BK31 |
Color de la leyenda componente: | Blanco, IJR-4000 MW300 | prueba: | Envío anterior de la prueba eléctrica del 100% |
Perfil del producto
1,1 descripción general
Éste es un tipo de PWB del aluminio para el uso del módulo de poder. Es un de una sola capa
Tablero de MCPCB en 1,6 milímetros de grueso con 1 conductividad termal de W/MK. La placa de aluminio
es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por IPC 6012
Clase 2 usando los datos suministrados de Gerber. embalan a 30 tableros por separado.
1,2 características y ventajas
A. combinación de la optimización de circuito de poder y de circuito de control,
B. substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
C. difusión del calor eficaz en el diseño del circuito,
D. reduzca la temperatura de funcionamiento del equipo,
E. mejore la densidad de poder y la confiabilidad del dispositivo,
F. prolongue la vida de servicio del producto,
G. inspección de WIP e instrucción estrictas de la supervisión así como de funcionamiento,
H. prueba de alto voltaje, prueba de control de la impedancia, micro-sección, prueba de la soldadura-capacidad,
I. índice elegible de los productos de primera producción: el >95%
UL del J. reconocida y RoHS Directivo-obediente
K. alta tecnología
L. tarifa de la denuncia del cliente: <1>
1,3 uso
Lámpara fluorescente, tablero de CPU, conductor del disco blando, equipo electrónico de la comunicación,
Equipo de la fuente de alimentación
1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB | 96 x 96mm=1PCS |
TIPO DEL TABLERO | PWB DEL IMS |
Número de capas | Escoja el PWB echado a un lado |
Emergen los componentes del soporte | SÍ |
A través de componentes del agujero | NO |
PILA DE LA CAPA | cobre ------- 70um (2oz) |
1W/MK material dieléctrico 75um | |
Aluminio 6061 1.5m m | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | 12mil/20mil |
Agujeros mínimos/máximos: | 3m m/5.0m m |
Número de diversos agujeros: | 12 |
Número de agujeros de taladro: | 3 |
Número de ranuras molidas: | 2 |
Número de recortes internos: | 0 |
Control de la impedancia | no |
MATERIAL DEL TABLERO | |
Base de aluminio: | 1W / Material dieléctrico 75um del MK |
Resistencia termal (°C/W) | ≤0.45 |
Voltaje de avería (VDC) | 4000 |
Externo final de la hoja: | 1oz |
Hoja final interna: | 0oz |
Altura final del PWB: | 1.6m m ±0.16 |
GALJANOPLASTIA Y CAPA | |
Final superficial | Nivelación que suelda del aire caliente (HASL), sin plomo, Sn>=2.54µm |
La máscara de la soldadura se aplica a: | TOP, mínimo 12micron |
Color de la máscara de la soldadura: | Negro, KSM-S6189BK31 |
Tipo de la máscara de la soldadura: | LPSM |
CONTOUR/CUTTING | Encaminamiento |
MARCADO | |
Lado de la leyenda componente | TOP |
Color de la leyenda componente | Blanco, IJR-4000 MW300 |
Nombre o logotipo del fabricante: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA | No plateado en el agujero (NPTH) |
GRADO DE FLAMIBILITY | Aprobación Min. de la UL 94-V0. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" |
Galjanoplastia del tablero: | 0,0029" |
Tolerancia del taladro: | 0,002" |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |

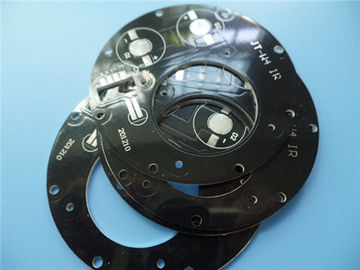

La variedad de PCBs de aluminio
