Lugar de origen: | China |
Nombre de la marca: | Bicheng Enterprise Limited |
Certificación: | UL |
Número de modelo: | BIC-0118-V1.18 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD40~50 |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 4-5 días laborables |
Condiciones de pago: | T / T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
Base de aluminio: | 1W / Material dieléctrico 75um del MK | Altura final del PWB: | 1.6m m ±0.16 |
---|---|---|---|
Externo final de la hoja: | 1oz | Acabado de la superficie: | Nivelación que suelda del aire caliente (HASL), sin plomo |
Color de la máscara de la soldadura: | blanco | Color de la leyenda componente: | Negro |
prueba: | Envío anterior de la prueba eléctrica del 100% |
Perfil del producto
1,1 descripción general

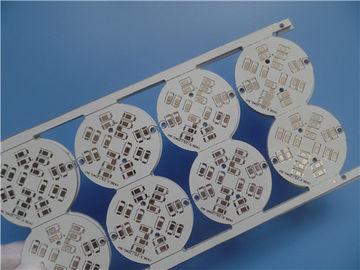

Éste es un tipo de PWB del aluminio para el uso de la iluminación Led. Es un de una sola capa
Tablero de MCPCB en 1,6 milímetros de grueso con 1 conductividad termal de W/MK. La placa de aluminio
es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase de IPC 6012
2 usando los datos suministrados de Gerber. los 20 paneles se embalan para el envío.
1,2 características y ventajas
A. combinación de la optimización de circuito de poder y de circuito de control,
B. substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
C. difusión del calor eficaz en el diseño del circuito,
D. reduzca la temperatura de funcionamiento del equipo,
E. mejore la densidad de poder y la confiabilidad del dispositivo,
F. prolongue la vida de servicio del producto,
G. enderece la instrucción (MI) de la fabricación,
H. el proceso entero de la fabricación es totalmente controlado.
I. envío a domicilio de DDU con coste de envío competitivo,
Método del envío de J. Diversified
K. precio competitivo
L. ingenieros profesionales y experimentados
1,3 uso
PWB del aluminio del módulo, módulo de poder, equipo de ofimática, iluminación al aire libre
1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB | 160 x 83 mm=8 PCS (solo diámetro del tablero 38 milímetros) |
TIPO DEL TABLERO | PWB del aluminio, PWB del IMS, MCPCB |
Número de capas | Escoja el PWB echado a un lado |
Emergen los componentes del soporte | SÍ |
A través de componentes del agujero | NO |
PILA DE LA CAPA | cobre ------- 35um (1oz) |
1W/MK material dieléctrico 75um | |
Aluminio 6061 1.6m m | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | 39.37mil/38mil |
Agujeros mínimos/máximos: | 2 |
Número de diversos agujeros: | 1 |
Número de agujeros de taladro: | 4 |
Número de ranuras molidas: | 0 |
Número de recortes internos: | 0 |
Control de la impedancia | no |
MATERIAL DEL TABLERO | |
Base de aluminio: | 1W / Material dieléctrico 75um del MK |
Resistencia termal (°C/W) | ≤0.45 |
Voltaje de avería (VDC) | 4000 |
Externo final de la hoja: | 1oz |
Hoja final interna: | 0oz |
Altura final del PWB: | 1.6m m ±0.16 |
GALJANOPLASTIA Y CAPA | |
Final superficial | Nivelación que suelda del aire caliente (HASL), sin plomo, Sn>=2.54µm |
La máscara de la soldadura se aplica a: | TOP, mínimo 12micron |
Color de la máscara de la soldadura: | Blanco, Taiyo PSR400 WT02 |
Tipo de la máscara de la soldadura: | LPSM |
CONTOUR/CUTTING | Encaminamiento |
MARCADO | |
Lado de la leyenda componente | TOP |
Color de la leyenda componente | Negro |
Nombre o logotipo del fabricante: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA | No plateado en el agujero (NPTH) |
GRADO DE FLAMIBILITY | Aprobación Min. de la UL 94-V0. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" |
Galjanoplastia del tablero: | 0,0029" |
Tolerancia del taladro: | 0,002" |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
