Lugar de origen: | China |
Nombre de la marca: | Bicheng Enterprise Limited |
Certificación: | UL |
Número de modelo: | BIC-0063-V6.3 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD40~50 |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 5-6 días laborables |
Condiciones de pago: | T / T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
conductividad termal: | 3W / Material dieléctrico del MK, MCPCB | Externo final de la hoja: | 1 onza |
---|---|---|---|
Altura final del PWB: | 1.6m m ±0.16 | Acabado de la superficie: | Níquel no electrolítico sobre el oro de la inmersión (ENIG) |
Color de la máscara de la soldadura: | Negro | Color de la leyenda componente: | ninguna serigrafía |
prueba: | Envío anterior de la prueba eléctrica del 100% |
Perfil del producto
1,1 descripción general

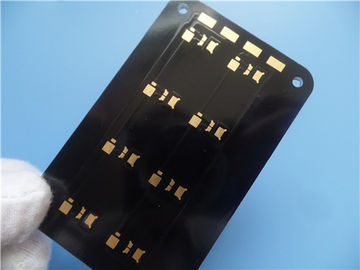

Éste es un tipo de PWB del aluminio para el uso de la iluminación Led. Es un de una sola capa
Tablero de MCPCB en 1,6 milímetros de grueso con conductividad termal de 3 W/MK. La placa de aluminio
es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase de IPC 6012
2 usando los datos suministrados de Gerber. embalan a 25 tableros para el envío.
1,2 características y ventajas
A. proceso de SMT.
B. la disipación de calor eficaz reduce la temperatura de funcionamiento del módulo y
prolonga la vida de servicio.
C. la densidad y la confiabilidad de poder se mejoran encima del 10%.
D. reduzca la dependencia de los disipadores de calor y del otro hardware (interfaz termal incluyendo
materiales),
E. Reduce el volumen del producto,
F. Reduce el coste del hardware y de la asamblea,
G. prueba de tensión termal, prueba de confiabilidad, prueba de resistencia de aislamiento y contaminación iónica
prueba
Índice de los productos de H. Eligible de primera producción: el >95%
I. PWB que fabrica estrictamente según especificaciones requeridas.
J. alta tecnología
K. foco en punto bajo a la producción de volumen media
L. se acepta el orden de la pequeña cantidad
1,3 uso
Iluminación casera, sistema de conversión ligero, retransmisión sólida, PWB del aluminio de la lámpara de pared
1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB | 80 x 50mm=1PCS |
TIPO DEL TABLERO | PWB DEL IMS |
Número de capas | Escoja el PWB echado a un lado |
Emergen los componentes del soporte | SÍ |
A través de componentes del agujero | NO |
PILA DE LA CAPA | cobre ------- 35um (1oz) |
3W/MK material dieléctrico 100um | |
Base de aluminio 5052 | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | 11mil/11.5mil |
Agujeros mínimos/máximos: | 8.5m m |
Número de diversos agujeros: | 1 |
Número de agujeros de taladro: | 4 |
Resistencia termal (°C/W) | ≤0.45 |
Voltaje de avería (VDC) | 4000 |
Control de la impedancia | no |
MATERIAL DEL TABLERO | |
Conductividad termal | 3W / Material dieléctrico del MK, MCPCB |
Externo final de la hoja: | 1oz |
Hoja final interna: | 0oz |
Altura final del PWB: | 1.6m m ±0.16 |
GALJANOPLASTIA Y CAPA | |
Final superficial |
Níquel no electrolítico sobre el oro de la inmersión (ENIG) (1 níquel del µ 100 del µ” sobre”) |
La máscara de la soldadura se aplica a: | Top. mínimo del 12µm. |
Color de la máscara de la soldadura: | Negro |
Tipo de la máscara de la soldadura: | LPSM |
CONTOUR/CUTTING | Encaminamiento |
MARCADO | |
Lado de la leyenda componente | ninguna serigrafía |
Color de la leyenda componente | ninguna serigrafía |
Nombre o logotipo del fabricante: | según el requisito |
VÍA | no vía |
GRADO DE FLAMIBILITY | Aprobación Min. de la UL 94-V0. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" (0.15m m) |
Galjanoplastia del tablero: | 0,0030" (0.076m m) |
Tolerancia del taladro: | 0,002" (0.05m m) |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
La variedad de PCBs de aluminio
Máquina automática de la película que se pega
