PWB blanco del PWB de la base del PWB Metacl del aluminio (mcpcb) HASL LED

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Bicheng Enterprise Limited
Certificación:	UL
Número de modelo:	BIC-0369-C3.69

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	USD40~50
Detalles de empaquetado:	vacío
Tiempo de entrega:	6-7 días laborables
Condiciones de pago:	T / T, Paypal
Capacidad de la fuente:	45000 pedazos por mes

Contacto

Descripción detallada del producto

Material del tablero:	PWB 1W/MK ITEQ 500V del aluminio	Grueso del tablero:	2.0m m +/--0,2
Grueso superficial del Cu:	35 um (1oz)	Acabado de la superficie:	HASL sin plomo
color de la máscara de la soldadura:	blanco	Color de la serigrafía:	Negro
Función:	Prueba eléctrica del paso del 100%

Perfil del producto

1,1 descripción general

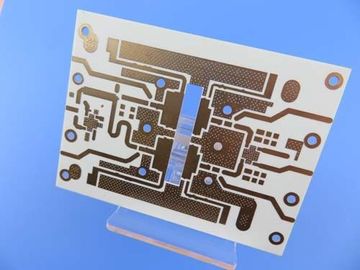

Éste es un tipo de tablero del aluminio 2.0m m de la capa de Sinlge para el uso de la iluminación del LED

con final del cojín de HASL. La lamina baja es de ITEQ, máscara blanca de la soldadura de Taiyo

y serigrafía negra de Taiyo también. Ha fabricado por la clase 2 de IPC 6012 usando proveído

Datos de Gerber. Cada 20 tableros del panel se embalan por separado.

1,2 características y ventajas

A. combinación de la optimización de circuito de poder y de circuito de control,
B. substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
C. difusión del calor eficaz en el diseño del circuito,
D. reduzca la temperatura de funcionamiento del equipo,
E. mejore la densidad de poder y la confiabilidad del dispositivo,
F. prolongue la vida de servicio del producto,
El G. el 100% prueba incluyendo prueba eléctrica y la inspección de AOI.
La UL del H., ISO certificó la fábrica de la fabricación del PWB.
I. Delivery a tiempo. Custodia de tarifa de la en-tiempo-entrega del 98%.
Aprobaciones de J. International
UL del K. reconocida y RoHS Directivo-obediente
Materiales de L. RoHS

1,3 uso

Lámpara del proyector, sistema de control automático de la seguridad, regulador del interruptor, preamplificador

1,4 hoja del parámetro y de datos

Número de capas	1
Tipo del tablero	Escoja MCPCB echado a un lado
Suba al grueso	2.0m m +/--0,2
Material del tablero	PWB 1W/MK del aluminio
Proveedor del material del tablero	ITEQ
CTI	500V

Grueso del Cu de PTH	N/A
Thicknes internos del Cu de Iayer	N/A
Grueso superficial del Cu	35 um (1oz)

Tipo de la máscara de la soldadura	LPSM
Proveedor de la máscara de la soldadura	TAIYO
Color de la máscara de la soldadura	Blanco
Número de máscaras de la soldadura	1
Grueso de la máscara de la soldadura	13um

Tipo de tinta de la serigrafía	N/A
Proveedor de la serigrafía	TAIYO
Color de la serigrafía	Negro
Número de serigrafía	1

Rastro de Mininum (milipulgada)	10 milipulgada
Gap mínimo (milipulgada)	10 milipulgada

Final superficial	HASL sin plomo
RoHS requirió	Sí
Alabeo	0,18%

Prueba de choque termal	Paso, 288±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Prueba de Solderablity	Paso, 255±5℃, 5 segundos que mojan área menos 95%
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6012C
