Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Enterprise Limited
Certificación: UL
Número de modelo: BIC-0389-V3.89
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD50~60
Detalles de empaquetado: vacío
Tiempo de entrega: 6-7 días laborables
Condiciones de pago: T / T, Paypal
Capacidad de la fuente: 45000 pedazos por mes
Contacto
Descripción detallada del producto
Material del tablero: Polyimide (PI) los 25µm ITEQ Grueso del tablero: 0.25m m
Grueso superficial del Cu: los 35µm (1 onza) Thicknes internos del Cu de Iayer: los 35µm (1 onza)
Acabado de la superficie: oro de la inmersión Color de Coverlay: Amarillo
Color de la serigrafía: blanco Función: Prueba eléctrica del paso del 100%

Perfil del producto



1,1 descripción general

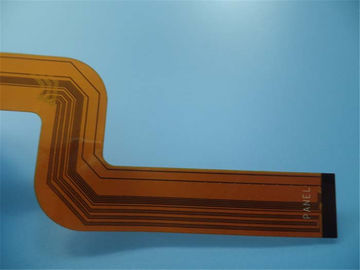

Éste es un tipo de un circuito flexible de 4 capas para el uso de la alarma de la seguridad

en 0.25m m gruesos. La lamina baja es de ITEQ, él ha fabricado por IPC 6012

Clase 2 usando los datos suministrados de Gerber. El Polyimide como refuerzo es aplicado en

inserción de la cabeza.



1,2 características y ventajas



A. flexibilidad excelente
B. reducción del volumen
C. perdida de peso
D. consistencia de la asamblea
E. confiabilidad creciente
F. controlabilidad del diseño eléctrico del parámetro
G. El extremo puede ser entero soldado
H. facultatividad del material
I. bajo costo
J. Continuity del proceso
K. pequeña cantidad, prototipos y producción.
L. cubrir sus necesidades impresas de la placa de circuito de la creación de un prototipo del PWB de formar el volumen

    producción.



1,3 uso



Pantalla táctil, tablero suave teledirigido del tacto industrial del control, antena de la posición suave

tablero


1,4 hoja del parámetro y de datos

Tamaño del PWB flexible 70,5 x 30.38m m
Número de capas 4
Tipo del tablero PWB flexible
Grueso del tablero 0.25m m
Material del tablero Polyimide (PI) los 25µm
Proveedor del material del tablero ITEQ
Valor del Tg del material del tablero 60℃

Grueso del Cu de PTH µm ≥20
Thicknes internos del Cu de Iayer los 35µm (1oz)
Grueso superficial del Cu los 35µm (1oz)

Color de Coverlay Amarillo
Número de Coverlay 2
Grueso de Coverlay µm 25
Material del refuerzo Polyimide
Grueso del refuerzo 0.2m m

Tipo de tinta de la serigrafía IJR-4000 MW300
Proveedor de la serigrafía TAIYO
Color de la serigrafía Blanco
Número de serigrafía 1

Prueba de la peladura de Coverlay No peelable
Adherencia de la leyenda 3M 90℃ ninguna peladura después de Min. 3 mide el tiempo de la prueba

Final superficial Oro de la inmersión
Grueso del níquel/del oro Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió
Famability 94-V0

Prueba de choque termal Paso, -25℃±125℃, 1000 ciclos.
Tensión termal

Paso, 300±5℃, 10 segundos, 3 ciclos.

Ninguna delaminación, el ningún ampollar.

Función Prueba eléctrica del paso del 100%
Ejecución Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C



Polyimide flexible de múltiples capas PCBs de PCBs en el PWB grueso del oro de la inmersión de 0.25m m FPC 0

Polyimide flexible de múltiples capas PCBs de PCBs en el PWB grueso del oro de la inmersión de 0.25m m FPC 1
