Rígido-flexión especial flexible de múltiples capas PCBs del sistema de intercomunicación de PCBs con oro de la inmersión

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Bicheng Enterprise Limited
Certificación:	UL
Número de modelo:	BIC-0386-V3.86

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	USD60~70
Detalles de empaquetado:	vacío
Tiempo de entrega:	6-7 días laborables
Condiciones de pago:	T / T, Paypal
Capacidad de la fuente:	45000 pedazos por mes

Contacto

Descripción detallada del producto

Material del tablero:	FR-4, Polyimide (PI) los 25µm ITEQ 60℃	Grueso del tablero:	0.25m m
Grueso superficial del Cu:	µm 35 (1 onza)	Acabado de la superficie:	oro de la inmersión
Color de Coverlay:	Negro	Color de la serigrafía:	blanco
Función:	Prueba eléctrica del paso del 100%

Perfil del producto

1,1 descripción general

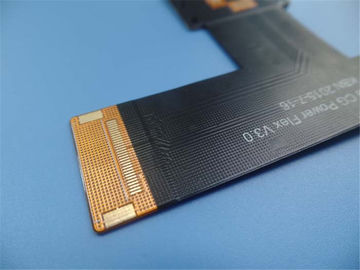

Éste es un tipo de circuito flexible para el uso del sistema de intercomunicación. Es un de múltiples capas

4 capas FPC en 0.25m m gruesos. La lamina baja está utilizando de ITEQ, él ha fabricado por

Clase 2 de IPC 6012 usando los datos suministrados de Gerber. Dos tipos de refuerzos están aplicados prendido

el lado trasero y lado superior.

1,2 características y ventajas

A. flexibilidad excelente
B. reducción del volumen
C. perdida de peso
D. consistencia de la asamblea
E. confiabilidad creciente
F. controlabilidad del diseño eléctrico del parámetro
G. El extremo puede ser entero soldado
H. facultatividad del material
I. bajo costo
J. Continuity del proceso
Servicio de K. On-time
Tarifa de la denuncia de L. Customer: <1>

1,3 uso

Tira de la luz suave de los fines generales LED, tablero suave de la pantalla capacitiva del Tablet PC, móvil

tablero de la flexión de la cámara del teléfono

1,4 hoja del parámetro y de datos

Tamaño del PWB flexible	71,25 x 80,38
Número de capas	4
Tipo del tablero	PWB flexible
Grueso del tablero	0.25m m
Material del tablero	Polyimide (PI) los 25µm
Proveedor del material del tablero	ITEQ
Valor del Tg del material del tablero	60℃

Grueso del Cu de PTH	µm ≥20
Thicknes internos del Cu de Iayer	µm 35 (1oz)
Grueso superficial del Cu	µm 35 (1oz)

Color de Coverlay	Negro
Número de Coverlay	2
Grueso de Coverlay	µm 25
Material del refuerzo	FR-4/acero inoxidable
Grueso del refuerzo	1.0m m/0.2m m

Tipo de tinta de la serigrafía	IJR-4000 MW300
Proveedor de la serigrafía	TAIYO
Color de la serigrafía	Blanco
Número de serigrafía	1

Prueba de la peladura de Coverlay	No peelable
Adherencia de la leyenda	3M 90℃ ninguna peladura después del Min. prueba de 3 veces

Final superficial	Oro de la inmersión
Grueso del níquel/del oro	Au: los 0.03µm (Min.); Ni los 2-4µm
RoHS requirió	Sí
Famability	94-V0

Prueba de choque termal	Paso, -25℃±125℃, 1000 ciclos.
Tensión termal	Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C
