Lugar de origen: | China |
Nombre de la marca: | Bicheng Enterprise Limited |
Certificación: | UL |
Número de modelo: | BIC-0277-V2.77 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD40~50 |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 5-6 días laborables |
Condiciones de pago: | T / T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
Material del tablero: | Polyimide (PI) 25um ITEQ 60℃ | Grueso del tablero: | 0.15m m +/--10% |
---|---|---|---|
Grueso superficial del Cu: | 35 um (1 onza) | Acabado de la superficie: | oro de la inmersión |
Color de Coverlay: | Amarillo | Color de la serigrafía: | blanco |
Función: | Prueba eléctrica del paso del 100% |
Perfil del producto
1,1 descripción general

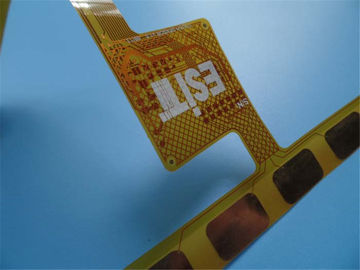

Éste es un tipo de circuito impreso flexible para el uso del dispositivo análogo. Es a
tablero de 2 capas en 0.15m m gruesos. La lamina baja es de ITEQ, él ha fabricado
por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. El oro de la inmersión es aplicado
en los cojines. Stiffner es aplicado en la partición del conector.
1,2 características y ventajas
A. flexibilidad excelente
B. reducción del volumen
C. perdida de peso
D. consistencia de la asamblea
E. confiabilidad creciente
F. controlabilidad del diseño eléctrico del parámetro
G. El extremo puede ser entero soldado
H. facultatividad del material
I. bajo costo
J. Continuity del proceso
K. Focus en punto bajo a la producción de volumen media
L. High-technology
1,3 uso
interruptor de la Fino-película, tablero de la flexión de la antena del teléfono móvil, navegación GPS del automóvil
tablero de la flexión
1,4 hoja del parámetro y de datos
Número de capas | 2 |
Tipo del tablero | Flexbile cirucit |
Grueso del tablero | 0.15m m +/--10% |
Material del tablero | Polyimide (PI) 25um |
Proveedor del material del tablero | ITEQ |
Valor del Tg del material del tablero | 60℃ |
Grueso del Cu de PTH | ≥20 um |
Thicknes internos del Cu de Iayer | N/A |
Grueso superficial del Cu | 35 um (1oz) |
Color de Coverlay | Amarillo |
Número de Coverlay | 2 |
Grueso de Coverlay | 25 um |
Refuerzo | 200 um |
Tipo de tinta de la serigrafía | IJR-4000 MW300 |
Proveedor de la serigrafía | TAIYO |
Color de la serigrafía | Blanco |
Número de serigrafía | 2 |
Rastro de Mininum (milipulgada) | 4 milipulgada |
Gap mínimo (milipulgada) | 4 milipulgada |
Final superficial | Oro de la inmersión |
RoHS requirió | Sí |
Famability | 94-V0 |
Prueba de choque termal | Paso, -25℃±125℃, 1000 ciclos. |
Tensión termal |
Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar. |
Función | Prueba eléctrica del paso del 100% |
Ejecución |
Conformidad con IPC-A-600H y Clase 2 de IPC-6013C |
1,5 pared del agujero de Microsection (um)
Grueso del Cu de la pared del agujero | ≥20 um | Aspereza del Cu de la pared del agujero | ≤25.4 um | ||||
NO. | A | B | C | D | E | F | Avenida |
1 | 22,310 | 22,150 | 22,320 | 22,150 | 22,350 | 22,150 | 22,238 |
1,6 unidad de la dimensión del esquema: milímetro
NO. | Dimensión requerida (toerance) | Dimensión real | ||||
1 | 110,00 | ±0.13 | 110,12 | 110,01 | 110,09 | 110,08 |
2 | 145,00 | ±0.13 | 145,01 | 145,15 | 145,12 | 145,02 |
1,7 tamaño del agujero y dimensión de la ranura (milímetro)
NO. | Dimensión de Requerment (tolerancia) | PTH/NPT | Dimensión real | ||||
1 | 0,300 | ±0.075 | Y | vía | vía | vía | vía |
2 | 0,400 | ±0.075 | Y | vía | vía | vía | vía |
3 | 0,610 | ±0.075 | Y | vía | vía | vía | vía |
