Escoja PWB echado a un lado 3W/MK del aluminio con oro de la inmersión

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Bicheng Enterprise Limited
Certificación:	UL
Número de modelo:	BIC-0995-V9.95

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	USD20~30
Detalles de empaquetado:	vacío
Tiempo de entrega:	4-5 días laborables
Condiciones de pago:	T / T, Paypal
Capacidad de la fuente:	45000 pedazos por mes

Contacto

Descripción detallada del producto

Base de aluminio:	3W / Material dieléctrico 75um del MK	Altura final del PWB:	1.6m m ±0.16
Externo final de la hoja:	2 onzas	Acabado de la superficie:	Oro de Immersin
Color de la máscara de la soldadura:	blanco	Color de la leyenda componente:	Negro
prueba:	Envío anterior de la prueba eléctrica del 100%

Perfil del producto

1,1 descripción general

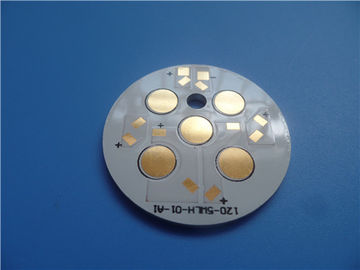

Éste es un tipo de PWB del aluminio para el uso de la comunicación electrónico

equipo. Es un tablero de una sola capa de MCPCB en 1,6 milímetros de grueso con la termal de 3 W/MK

conductividad. La placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de

Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Cada 25

embalan a los tableros por separado.

1,2 características y ventajas

A. combinación de la optimización de circuito de poder y de circuito de control,
B. substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
C. difusión del calor eficaz en el diseño del circuito,
D. reduzca la temperatura de funcionamiento del equipo,
E. mejore la densidad de poder y la confiabilidad del dispositivo,
F. prolongue la vida de servicio del producto,
G. índice elegible de los productos de primera producción: el >95%
H. gestión del equipo y mantenimiento completo y control de proceso,
I. el proceso entero de la fabricación es totalmente controlado.
UL del J. reconocida y RoHS Directivo-obediente
K. La experiencia de más de 15 años
L. alta tecnología

1,3 uso

Lámpara del automóvil, radiador, electromecánico, amplificador de la entrada-salida

1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB	36 x 36 milímetros (diámetro 36m m)
TIPO DEL TABLERO	PWB DEL IMS
Número de capas	Escoja el PWB echado a un lado
Emergen los componentes del soporte	SÍ
A través de componentes del agujero	NO
PILA DE LA CAPA	cobre ------- 70um (2oz)
	3W/MK material dieléctrico 75um
	Aluminio 6061 1.5m m
TECNOLOGÍA
Rastro y espacio mínimos:	18mil/15mil
Agujeros mínimos/máximos:	4.0m m
Número de diversos agujeros:	1
Número de agujeros de taladro:	1
Número de ranuras molidas:	0
Número de recortes internos:	0
Control de la impedancia	no
MATERIAL DEL TABLERO
Base de aluminio:	3W / Material dieléctrico 75um del MK
Resistencia termal (°C/W)	≤0.45
Voltaje de avería (VDC)	4000
Externo final de la hoja:	2oz
Hoja final interna:	0oz
Altura final del PWB:	1.6m m ±0.16
GALJANOPLASTIA Y CAPA
Final superficial	Oro de Immersin
La máscara de la soldadura se aplica a:	TOP, mínimo 12micron
Color de la máscara de la soldadura:	Blanco
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCADO
Lado de la leyenda componente	TOP
Color de la leyenda componente	Negro
Nombre o logotipo del fabricante:	Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA	No plateado en el agujero (NPTH)
GRADO DE FLAMIBILITY	Aprobación Min. de la UL 94-V0.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.
