Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente

Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente

  • Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente
  • Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente
  • Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente
  • Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente
  • Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente
  • Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente
Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Enterprise Limited
Certificación: UL
Número de modelo: BIC-0996-V9.96
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD20~30
Detalles de empaquetado: vacío
Tiempo de entrega: 5-6 días laborables
Condiciones de pago: T / T, Paypal
Capacidad de la fuente: 45000 pedazos por mes
Contacto
Descripción detallada del producto
Base de aluminio: 1W / Material dieléctrico 75um del MK Altura final del PWB: 1.6m m ±0.16
Externo final de la hoja: 1 onza Acabado de la superficie: HASL sin plomo
Color de la máscara de la soldadura: Blanco, Taiyo PSR400 WT02 Color de la leyenda componente: Negro
prueba: Envío anterior de la prueba eléctrica del 100%

Perfil del producto





1,1 descripción general

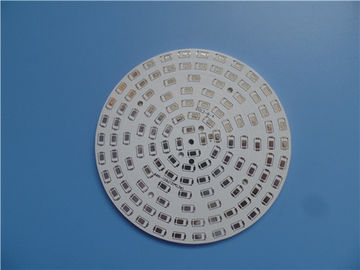

Éste es un tipo de PWB del aluminio para el uso de la iluminación Led. Es un solo

acode al tablero de MCPCB en 1,6 milímetros de grueso con 1 conductividad termal de W/MK.

la placa de aluminio es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Es

fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. 25 tableros

se embalan por separado.




1,2 características y ventajas


A. combinación de la optimización de circuito de poder y de circuito de control,
B. substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
C. difusión del calor eficaz en el diseño del circuito,
D. reduzca la temperatura de funcionamiento del equipo,
E. mejore la densidad de poder y la confiabilidad del dispositivo,
F. prolongue la vida de servicio del producto,
G. los productos y la fabricación son certificados por organizaciones autorizadas.
PWB del H. que fabrica estrictamente según especificaciones requeridas.
I. el diseño de ingeniería evita que los problemas ocurran en pre la producción.
Materiales de J. RoHS
K. Focus en punto bajo a la producción de volumen media
Tarifa de la denuncia de L. Customer: <1>





1,3 uso


Iluminación posterior del automóvil, control constante del voltaje, automóvil, PWB del aluminio para el equipo de audio




1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB 90 x 90 milímetros (diámetro 90 milímetros)
TIPO DEL TABLERO PWB de la base del metal
Número de capas Escoja el PWB echado a un lado
Emergen los componentes del soporte
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- 35um (1oz)
1W/MK material dieléctrico 75um
Aluminio 1060 1.5m m
TECNOLOGÍA
Rastro y espacio mínimos: 10mil/10mil
Agujeros mínimos/máximos: 2,0 milímetros
Número de diversos agujeros: 1
Número de agujeros de taladro: 7
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia no
MATERIAL DEL TABLERO
Base de aluminio: 1W / Material dieléctrico 75um del MK
Resistencia termal (°C/W) ≤0.45
Voltaje de avería (VDC) 4000
Externo final de la hoja: 1oz
Hoja final interna: 0oz
Altura final del PWB: 1.6m m ±0.16
GALJANOPLASTIA Y CAPA
Final superficial HASL sin plomo
La máscara de la soldadura se aplica a: TOP, mínimo 12micron
Color de la máscara de la soldadura: Blanco, Taiyo PSR400 WT02
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCADO
Lado de la leyenda componente TOP
Color de la leyenda componente Negro
Nombre o logotipo del fabricante:

Marcado en el tablero en un conductor y

ÁREA LIBRE leged

VÍA No plateado en el agujero (NPTH)
GRADO DE FLAMIBILITY Aprobación Min. de la UL 94-V0.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente 0]

Escoja PWB echado a un lado 1.6m m del aluminio con soldar del aire caliente 1
